本篇從維修者的角度分三節來講解

第一節冰箱的結構和原理

第二節冰箱常見故障維修

第三節冰箱疑難故障探討

第一節電冰箱的結構和原理

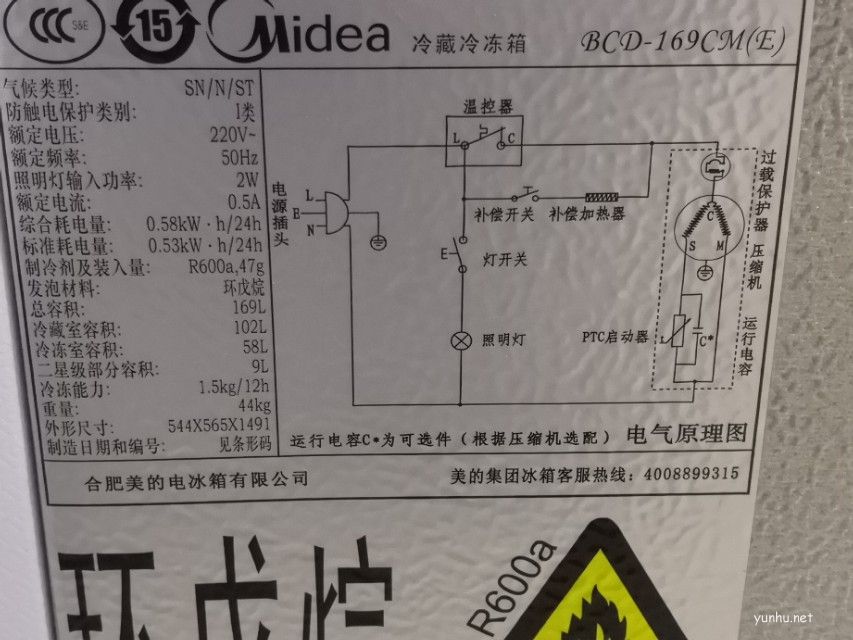

1冰箱的結構分為電氣和管路兩大部分。電路部分比較簡單。下面以美的冰箱為例分析它的電路原理。

家用電冰箱結構原理與維修

從上面電路圖我們看到，V交流電通過電源插頭的零火線進入冰箱。火線L通過溫控開關經過過載保護器接到壓縮機的C端接線柱。零線N通過PTC啟動器和運行電容接到壓縮機的S，M端子。壓縮機內部電機零火線形成一個回路，得電運轉。

家用電冰箱結構原理與維修

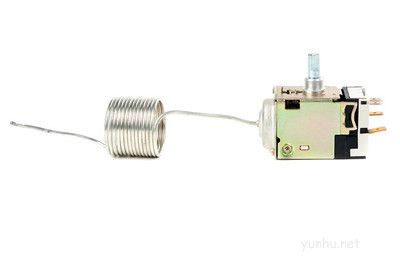

2溫控器

家用電冰箱結構原理與維修

溫控器感溫頭的一端插入冰箱冷藏室里面感應蒸發器上面的溫度，另外一端的波溫盒安裝在冷藏室的表面，以利于便于調節檔位。通過感溫頭感應到的溫度推動波溫盒里面的微動開關的通和斷，來控制壓縮機的運行和停止，從而達到溫度控制的目的。

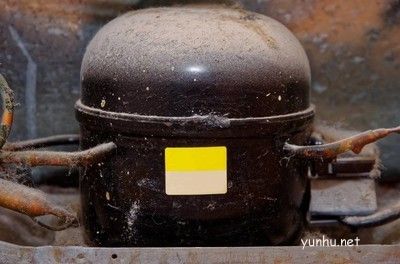

3壓縮機

家用電冰箱結構原理與維修

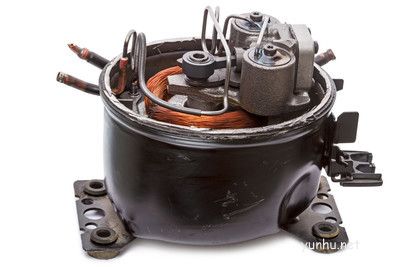

壓縮機顧名思義就是一個用來壓縮冷媒的電機。里面就是一個電機，定子繞組是感應線圈，分為運行和啟動繞組。分別通過過載保護器和啟動器連接零火線。但冰箱插上電源后，溫控器觸點閉合，V交流電送到壓縮機的運行和啟動繞組上，壓縮機運行，壓縮冷媒，電冰箱開始制冷。

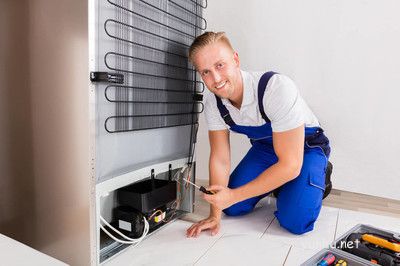

4電冰箱的管路部分主要由冷儗器，過濾器，毛細管，蒸發器等組成。

家用電冰箱結構原理與維修

壓縮機運行后，將低溫低壓的冷媒壓縮成高溫高壓的氣體通過高壓管進入冷儗器散熱后，經過過濾器吸收冷媒里面的水分和雜質。再經過毛細管節流和降壓形成低溫低壓的液體冷媒送入蒸發器，吸收冰箱里面的熱量后再經過低壓回氣管進入壓宿機壓縮成高溫高壓的氣體再進入冷儗器。如此反復循環達到制冷的目的。

家用電冰箱結構原理與維修
