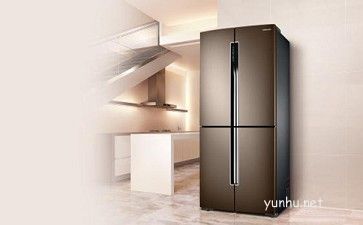

三星BCD-268MMVS冰箱變溫室顯示h5的故障原因及解決辦法

故障描述：三星BCD-MMVS冰箱變溫室顯示h5.換過溫度傳感器，不行，求怎么改線，解決方案！Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

（1）電路分析Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

隨著壓縮機和風扇電機的不斷運行，冷藏室的溫度開始下降。當冷藏室的溫度達到要求后，冷藏室溫度傳感器的阻值增大，5V電壓通過R與它分壓產生的電壓增大，通過R限流，C濾波后加到微處理器IC的28腳，IC將該電壓與內部固化的電壓－溫度數據比較，確認冷藏室的溫度達到要求后，命令電磁閥控制端子輸出切換信號，使電磁閥動作，切斷冷藏室蒸發器的制冷回路，冷藏室制冷結束，進入保溫狀態。隨著保溫時間的延長，冷藏室溫度升高，被冷藏室蒸發器溫度傳感器檢測后，他的阻值減小，使IC的27腳輸入的電壓減小到設置值，被IC確認后，輸出控制信號使電磁閥動作，接通冷藏室蒸發器回路，冷藏室再次制冷。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

若環境溫度較高時，冷藏室的溫度檢測改由檢測蒸發器溫度來實現。制冷期間，若冷藏室蒸發器的溫度達到要求后，冷藏室蒸發器傳感器的阻值增大到設置值，5V電壓通過 R與它分壓產生的電壓增大，通過R限流，C濾波后加到微處理器IC的27腳，IC將該電壓與內部固化的電壓一溫度數據比較，確認冷藏室的溫度達到要求后，命令電磁閥控制端子輸出切換信號，使冷藏室停止制冷，進入保溫狀態。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

（2）典型故障Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

該機的冷藏室溫度傳感器、R、R、C異常，為微處理器IC 的28腳不能提供正常的冷藏室溫度檢測電壓，被IC識別后，IC輸出不制冷的控制信號，并且控制顯示屏顯示“r5”的故障代碼，提醒用戶、維修人員該機進入冷藏室溫度傳感器異常保護狀態。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

該機的冷藏室蒸發器溫度傳感器、R、R、C異常，為微處理器IC的27腳不能提供正常的冷藏室蒸發器溫度檢測電壓，被IC識別后，IC輸出不制冷的控制信號，并且控制顯示屏顯示“d5”的故障代碼，提醒用戶、維修人員該機進入冷藏室蒸發器溫度傳感器異常保護狀態。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

（3）故障檢修Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

檢修顯示“r5”故障時，測IC的28腳輸入的電壓是否正常，若正常，說明IC異常；若電壓高，說明冷藏室溫度傳感器阻值增大；若電壓低，首先檢查變溫室溫度傳感器阻值是否過小，若過小，更換即可；若阻值正常，檢查R、R是否阻值增大、C是否漏點即可。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

檢修顯示“d5”故障時，測IC的27腳輸入的電壓是否正常，若正常，說明IC異常；若電仄高，說明冷藏室蒸發器溫度傳感器阻值增大；若電悵低，首先檢查變溫室溫度傳感器阻值是否過小，若過小，更換即可；若阻值正常，檢查R、R是否阻值增大、C是否漏點即可。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網

提示：其他型號的電腦控制型電冰箱顯示的冷藏室溫度傳感器、冷藏室蒸發器溫度傳感器異常的故障代碼不一定是“r5”、“d5”，而是采用本公司設置的故障代碼。Dv1電腦_數碼_手機應用問題解決的IT技術網站 - 云狐網
