跳線接法圖解(教程)
喜歡diy的朋友一定知道主板跳線接法，不知道跳線接法的朋友但卻想入門的朋友就一定要看接下來的介紹了。在我們進行電腦diy的時候，有幾率會遇到機箱上的接線和主板有不相容的情況（通常為保留舊的機箱，換新一代的主板的時候），在這種情況下我們可能連機都開不了，難道連機箱都換掉才行？其實通過跳線這種成本更為低廉的方法即可解決問題，下面將給大家介紹主板跳線接法。

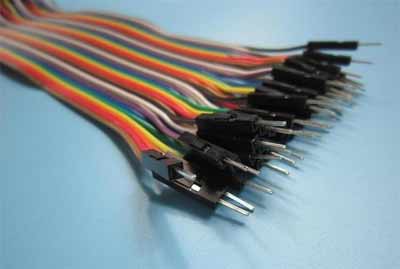

如圖，這是進行主板跳線的最為常用的線材，杜邦線。一般可做延長線用。

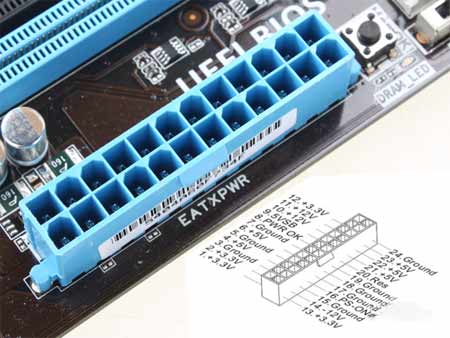

24PIN主板電源接口，其擁有防呆設計，并且邊緣還有卡扣設計，連接方便不存在接錯問題。在關機狀態下，當PS-ON接腳和任意一個Ground接腳短接時，可使電源強行為主板供電。（有一定幾率損壞硬件）

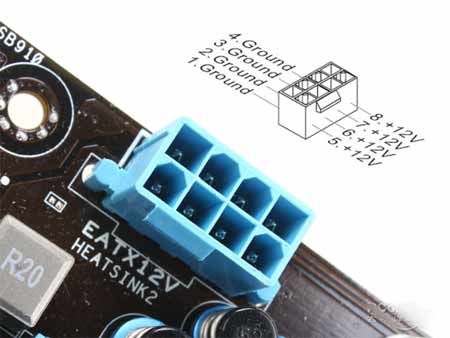

8PIN主板電源接口，和24PIN一樣擁有防呆和卡扣設計。使用4PIN電源插頭插入部分主板的8PIN接口中也可以點亮開機。

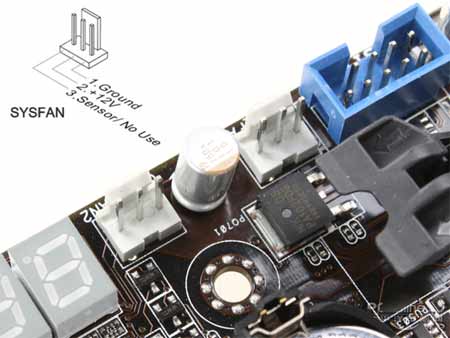

3針風扇接口，3個針的作用分別為接地、12V供電、轉速檢測，一般接線顏色分別為黑、紅、黃，其中12V供電可以通過改變電壓或電流的方式實現風扇變速。該接口同時兼容4針和3針風扇插頭，此外也可以強行連接2針風扇接頭，但此時主板無法檢測出風扇轉速。

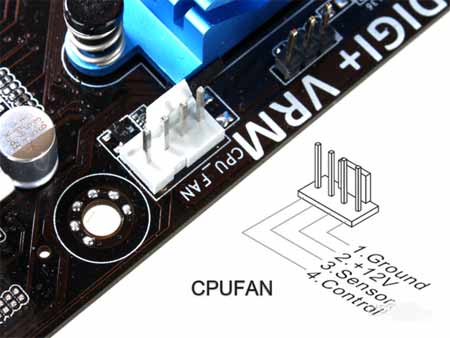

4針風扇接口，和3針風扇接口的區別在于使原有12V供電的電壓電流恒定，增加1個速度控制接腳，通過改變輸入電信號的脈沖帶寬（實際上等于改變輸入電機的有效電壓/電流），實現更為精確的變速。該接口同時兼容4針和3針風扇插頭，此外也可以強行連接2針風扇接頭，但此時主板無法檢測出風扇轉速。
USB 2.0接口，每一個接口由5V電源針、2個數據針、接地針組成，一般接線顏色依次為紅、白、綠、黑，在主板上通常為兩個USB 2.0接口為1組放在一起，并且其中1個接地針后會加入1個無效針。

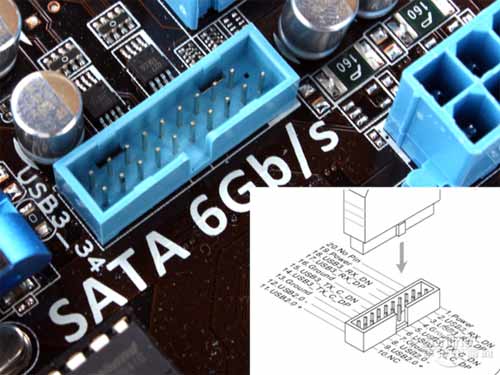

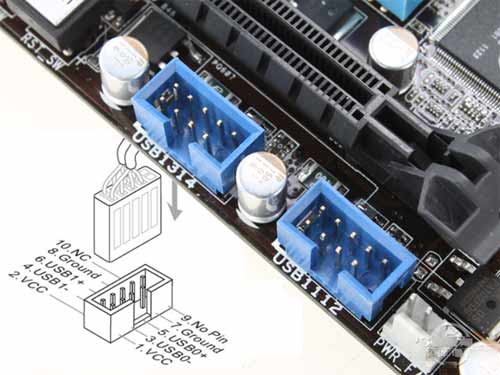

USB 3.0接口，相比上一個版本每一個接口增加了4個數據針和1個接地針，因此數據帶寬大為增強，在主板上通常也為兩個USB 3.0接口為1組放在一起。目前USB 3.0插頭均為一體式設計，因此盡管接腳有所增加，但安裝非常方便。

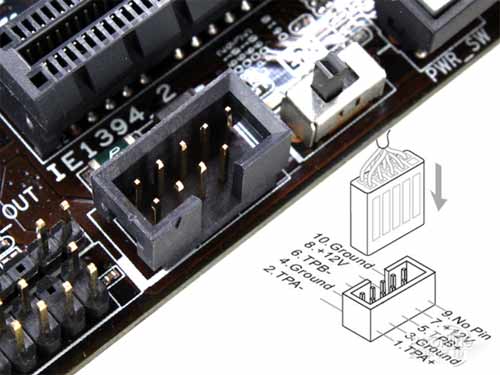

1394接口，由2個12V電源針、4個數據針、2個接地針組成，目前1394插頭大多為一體式設計，因此安裝非常方便。

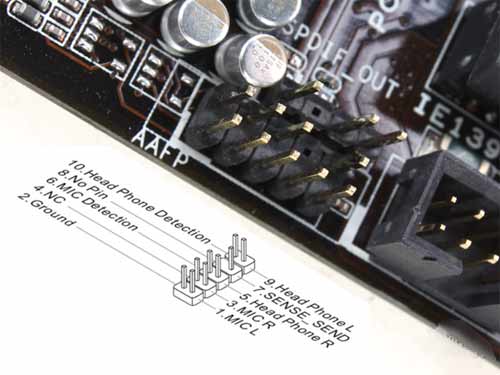

音頻接口跳線接法，目前有兩種連接方法，分別為AC97或HD方式，現在的機箱大多都提供兩種方式的一體式插頭，推薦大家使用HD方式連接。

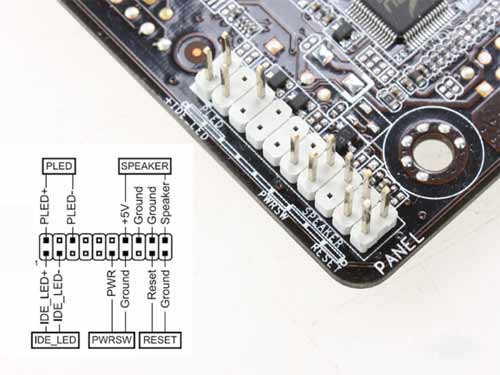

開機、重啟等接口，主要由PLED（電源燈）、IDE LED（硬盤燈）、PWRSW（開關）、RESET（重啟）組成，每塊主板的位置組合不同，因此安裝時需要查看主板的跳線說明。老機箱和新主板接口不兼容通常就出現在PANEL這一塊，因此學會PANEL這一區的跳線接法也有味重要，電源燈、硬盤燈、電源開關、重啟、以及蜂鳴器（SPEAKER）各種功能在主板上都刻有相關文字，有的主板還會把不同功能用顏色區分，更方便我們接線。跳線接法很簡單，將杜邦線插到機箱相應的接線帽處，將引腳延長出來，然后對照主板接到相應的接線柱上，將所有線都接好之后，接上電源看能不能電量主板，然后看機箱的指示燈是否正常（接線分正負極，接反了就無法點亮主板），如果出現不能點亮的情況，使用控制變量法將問題逐一排除最后一定能跳線成功。
