小型視頻監控系統設計方案
一般家庭、小型超市、培訓機構、公司辦公場所等需要視頻監控覆蓋范圍小，因此其要求比較低，一般在設計的時候沒有特別的要求；

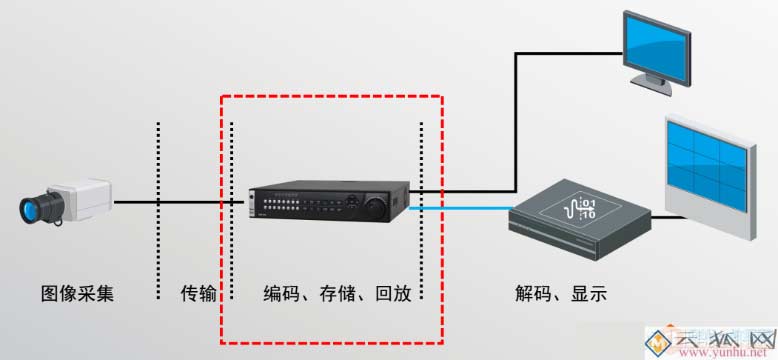

0816-A視頻監控組織架構圖
我們下面以一個16個視頻監控點位的超市來進行設計描述：
1、前端攝像機在考慮成本的情況下，我們可以選擇POE攝像機。
2、在收銀臺處，我們可以設計1個拾音器，拾取現場聲音。
3、后端存儲我們選擇一個16路的NVR錄像存儲一體機，可以存儲前端視頻、音頻、報警等信息。
4、視頻交換機我們選擇24口的POE交換機，因為加上一臺NVR和管理電腦16口交換機不滿足要求。
5、在現場可以配置一臺液晶電視，一方面當作顯示器使用，另一方面當作現場警示使用。

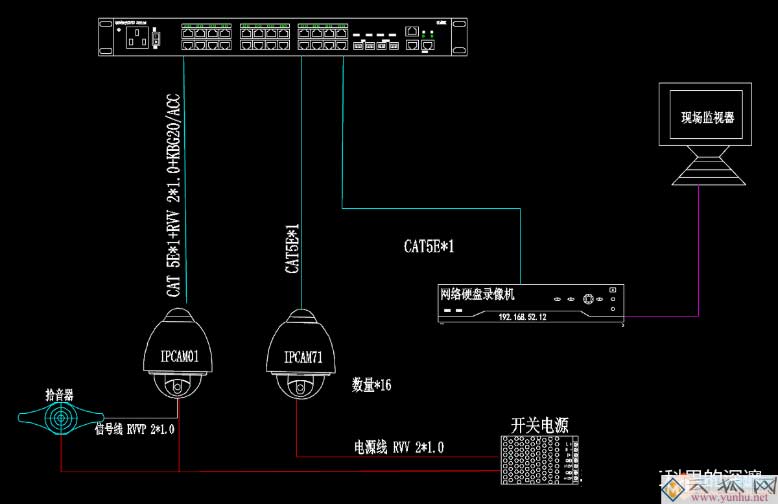

布線方案
1因為采用POE方案，從匯聚交換機處到每一個攝像機處敷設一根CAT5E網線即可，不需要另外敷設電源線；
2 從拾音器到攝像機敷設1根RVV3*0.5mm^2音頻信號線,用于聲音的拾取。
拾音器與攝像機的接法：
1）將拾音器的信號線，接到攝像機上的AUDIO IN端口；
2）拾音器的正極外接電源正極，給拾音器供電；
3）拾音器的負極和電源的負極并接后，接入到攝像機的AUDIO IN旁邊的G端口上。
3、引一根AC 220V市電電源，給NVR錄像機、顯示器、交換機供電。
IP地址規劃
因為是可以使用私有地址，一般使用192.168.1.0/24地址段，前端攝像機一定要選擇固定IP地址分配方式，不能使用DHCP自動獲取方式分配地址。
IP地址分配表
|
序號 |
設備名稱 |
IP地址分配 |
備注 |
|
1 |
NVR |
192.168.1.20/24 |
20之前IP地址預留給電腦使用； |
|
2 |
攝像機 |
192.168.1.21-38/24 |
16個攝像機IP地址，預留一部分，給后期增加使用； |
|
3 |
管理電腦 |
192.168.1.1/24 |
管理電腦用于遠程錄像回放； |
交換機配置
為了將攝像機的視頻流與辦公系統的業務流分隔開來，可以通過VLAN來分割流量。
[Huawei]vlan 10
[Huawei-vlan10]q
[Huawei]port-group 1
[Huawei-port-group-1]group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/17
[Huawei-port-group-1]port link-type access
[Huawei-port-group-1]port default vlan 10
攝像機配置

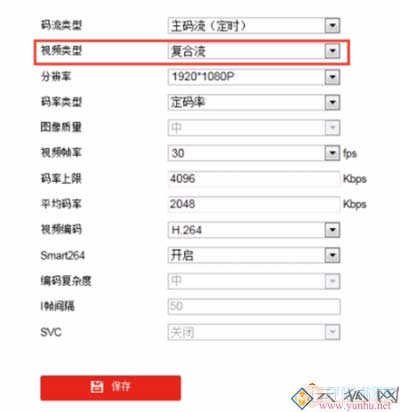

1通過瀏覽器登錄到攝像機上，選擇“配置-視音頻-視頻參數”，將視頻類型改為“復合流”；
2、選擇“音頻參數”，音頻輸入選為“Line In”;
完成這些操作，就可以將前端攝像機添加到NVR中了。
