cad模型和布局的區別講解(圖文)
我們使用cad軟件進行圖紙繪制的時候，制圖過程中不但需要進行圖形的繪制，還要輸出成cad圖紙，在這個過程中，布局空間是輸出圖紙的關鍵步驟，如果布局空間沒有掌握的話，輸出的時候就會不順暢。不過很多人還是不知道它們有什么區別，下面小編就來和大家說說吧。
cad模型和布局是什么意思
CAD之所以要增加布局，主要是考慮排圖打印的需要。通常我們在模型空間繪制圖形，在布局空間設置好紙張幅面等頁面設置，通過不同比例的的視口來排布模型空間繪制的圖形，基本可以模擬最終的打印效果。
在布局空間，如果不進入視口，就是圖紙空間，圖紙空間是二維的，可以繪制三維圖形，但無法調整視圖，無法著色、消隱，因此在圖紙空間通常做的工作就是插入一個標準圖框，也可以在圖紙空間添加標注，利用標注關聯甚至可以標注視口內的圖形，當然，你要在圖紙空間繪制其他圖形也可以。
在布局空間，一旦雙擊進入視口，就是進入了模型空間，不僅可以進行跟切換到“模型”標簽后相同的各類操作，而且可以針對當前視口設置某些圖層的顏色、線寬、線型、打印樣式，并可凍結某些圖層，通過這些設置，模型空間中相同的圖形在不同視口可以顯示不同的效果。
cad模型和布局有什么區別
1、首先，我們打開cad軟件，打開一個文件，這個文件就是在模型空間上，我們繪圖的時候，畫的長方形，正方形都是在模型空間上操作的。
2、使用布局空間時需要對背景顏色進行一下設置，把背景顏色選為黑色，將左下角顯示打印區域勾選掉。
3、這時候，在左下角點擊布局1，出現布局的頁面，輸入“MV”在布局空間上畫一個小方框，在小方框里可以看到剛才的圖。
4、布局空間就好比在畫的圖案上放一塊布給遮住，然后在布上開一個小孔，通過小孔再觀察圖形。

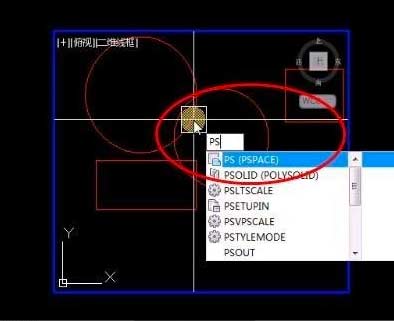

5、當把圖形位置選定好后，輸入“ps”即可確定布局的位置和大小。
6、由于布局好比是一個監視的窗口，所以布局上對原圖形修改不會改變原圖形的形狀。通過給模型設置布局可以將一幅圖紙中不同比例的零件放在一張紙上，更容易輸出。
以上就是關于cad的布局和模型講解了，大家要是有什么不知道的地方的話，都可以參考一下以上的文章。
