輕松跑滿非公 RTX 4090 顯卡，耕升星極破冰 1000 電源評測(4/6)

云狐科技 2023-07-17 09:14:32硬件評測

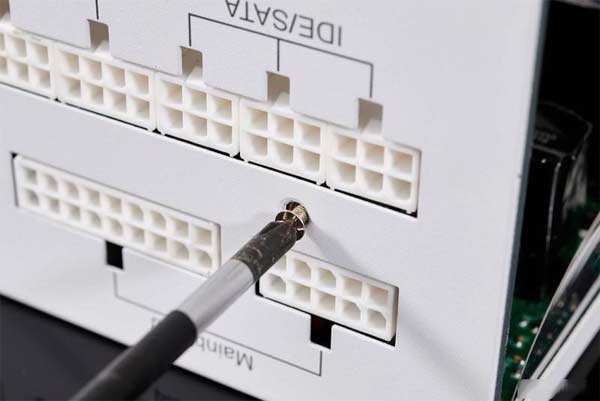

拆解前提醒一下大家，星極破冰 1000 電源帶上易碎標簽，撕掉后將會失去保修；電源風扇格柵頂部去掉 4 顆螺絲即可以拆掉電源上蓋，而模組接口則是需要去掉 2 顆固定螺絲。

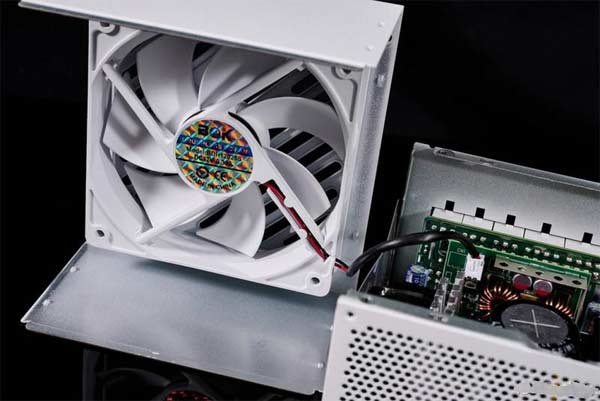

BDK 提供的 12cm 風扇，詳細型號為 BDH12025S，直流 12V，電流為 0.3A，額定功率為 3.6W。

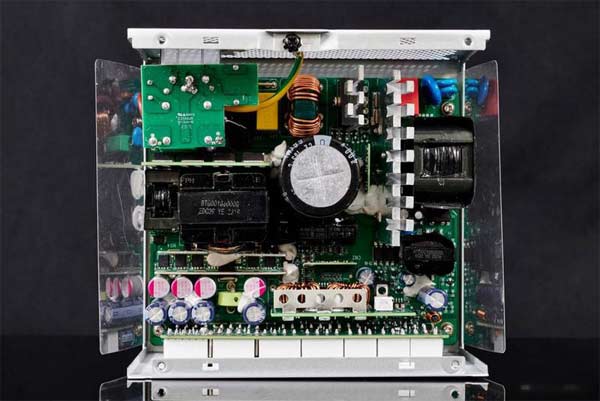

由于是標準的 ATX 尺寸，所以星極破冰 1000 電源內部元件布局相當緊湊，密密麻麻的；而且電源結構與常見的 LLC 半橋方案產品布局不太一樣，主要是 PFC 主控、LLC 諧振主控、4 個主開關管，以及 DC 2 DC 模塊均為獨立 PCB 設計。

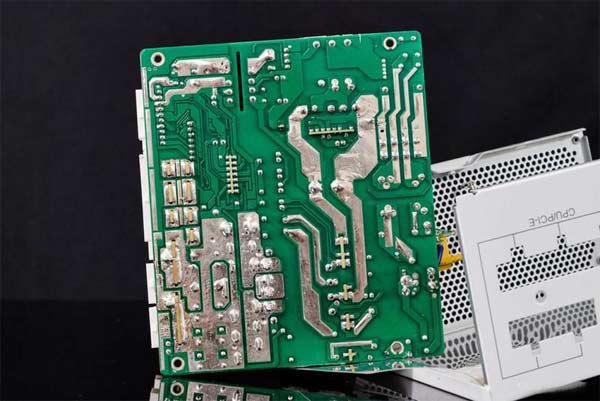

主要部分均在 PCB 正面，或者是獨立 PCB 子板上，以至背部 PCB 沒有元器件，做工還是很不錯的。

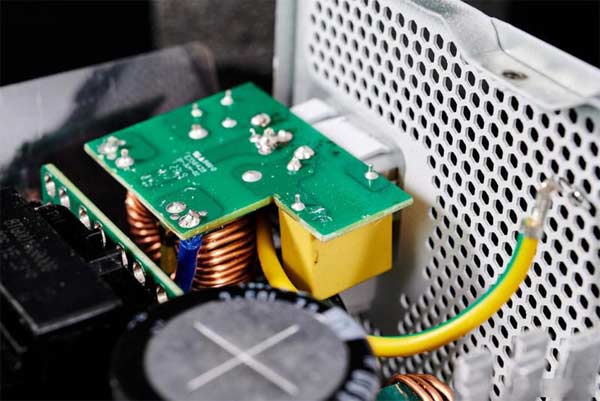

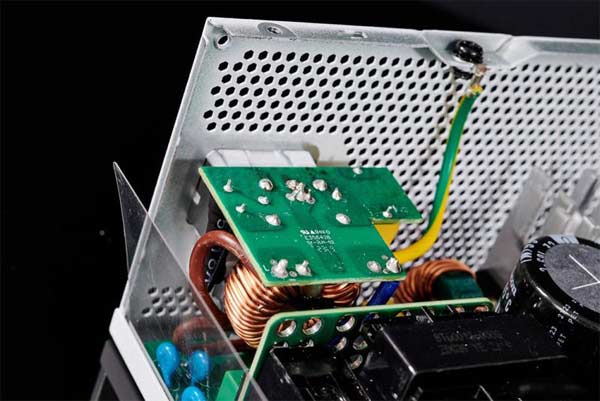

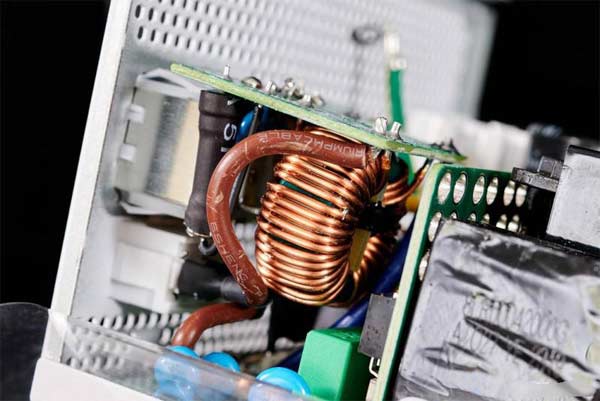

一級 EMI 直接焊接在 AC 輸入插座上，配備了 1 個 X 電容、1 對 Y 電容、1 個保險管，以及 1 個共模電感。

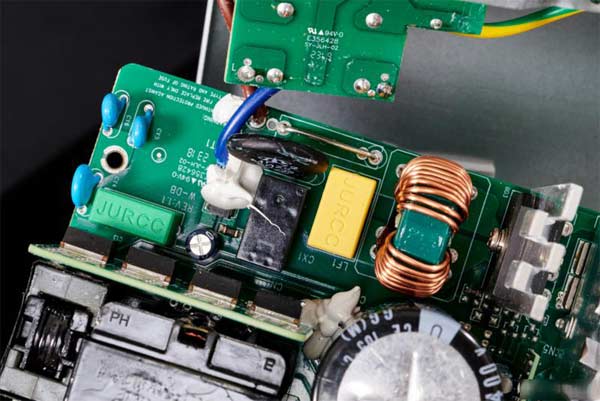

二級 EMI 電路也相當完整，其直接配置在 PCB 左上角，具有 2 個 X 電容、1 個 Y 電容，1 個共模電感，獨立繼電器，以及 NTC 與 MOV。
