新飛a17電磁爐故障代碼(電磁爐通電不加熱及自動關機故障檢修方法)
一、電磁爐加電后無反應，熔斷器完好的故障檢修
電磁爐加電后無反應，但熔斷器完好，這時電磁爐主電源電路和功率輸出電路不存在嚴重短路現象。只是控制電路不工作從而造成功率管不工作，或者是V交流輸入電壓無法給電磁爐供電。此類故障涉及的故障范圍比較大，故檢修此類故障要有清晰的思路，否則會感到無從下手。
【第1步】檢查+V電壓
+V電壓是電磁爐功率管的工作電壓。首先用萬用表直流V電壓擋測量濾波電容兩端的電壓有無+V電壓。如果無+V電壓時，應測量有無V交流電壓輸入；若沒有交流電壓輸入，則應檢查電源線是否斷路；若有交流V輸入，應重點檢查電流互感器和整流塊是否斷路。

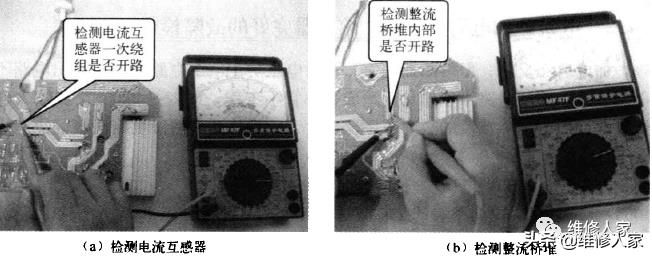

若有交流V電壓，則應檢測電流互感器和整流橋堆是否斷路。
如果+V電壓正常，這時應檢查+5V、+18V供電電路。
【第2步】檢查+5V、+18V供電電路

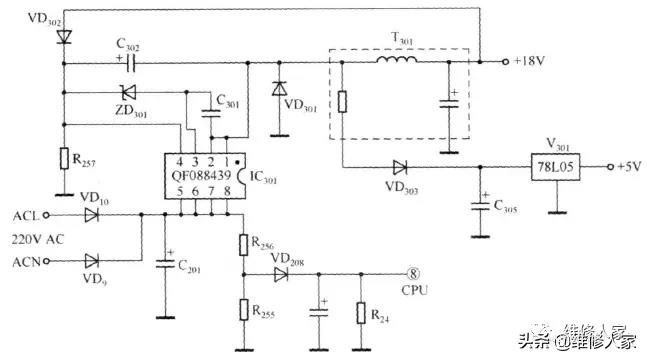

+5V、+18V供電電路是電磁爐CPU控制電路、檢測電路、風扇驅動電路和功率管驅動電路的電源，所以+5V、+18V供電電路供電不正常會造成整機電路不工作。+5V、+18V供電電路的原理圖如圖所示。

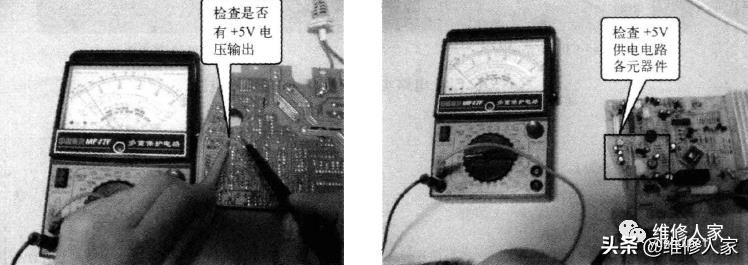

檢測+5V供電電路，首先測量78L05穩壓塊輸岀端的電壓是否為+5V。
若+5V供電不正常，檢查+5V供電電路相關元件并排除故障，若+5V供電電路正常，應檢測+18V供電電源是否正常。若+18V電源不正常，則查+18V供電電路相關元件并排除故障。至此，如果+5V、+18V供電電路正常，則應進行CPU電路和LM控制電路的檢測。
I第3步】檢測CPU電路和LM控制電路

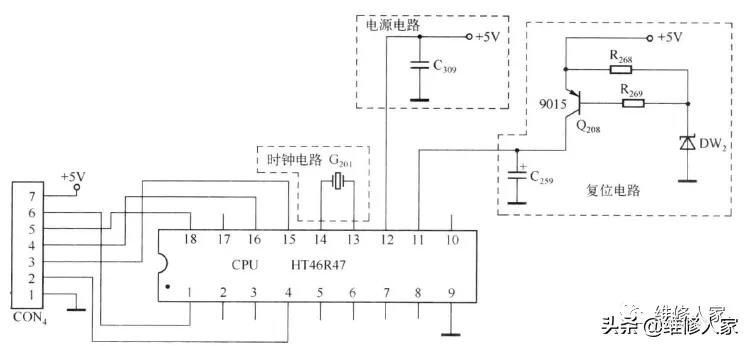

檢測CPU電源電路、時鐘電路和復位電路是否正常，若不正常，查明原因后排除故障。
檢測CPU復位引腳電壓是否為5V,檢測時鐘電路晶體振蕩器引腳對地之間的電壓是否約為2V。若電壓不正常，則查出復位電路和時鐘電路的故障元件并更換，從而排除故障。

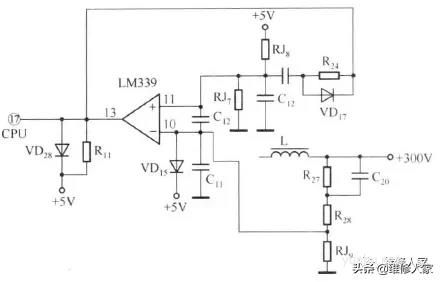

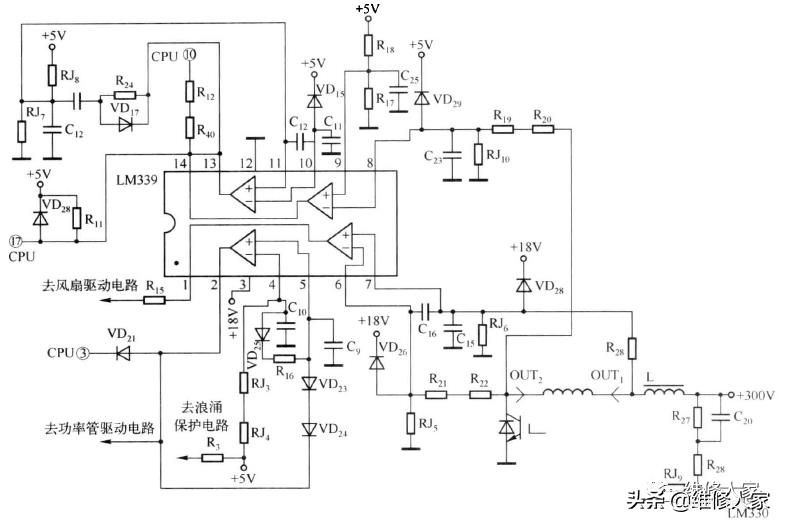

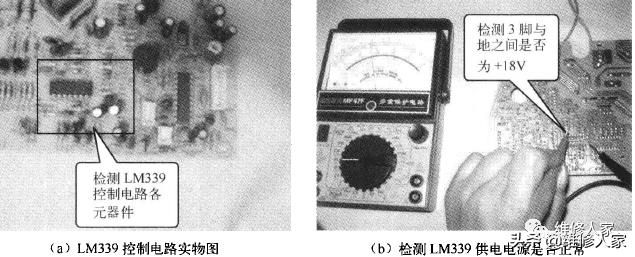

如果上述檢測CPU各電路都正常，則應檢測LM控制電路是否正常，若不正常，查明原因或更換LM排除故障。下圖所示的是LM控制電路的原理圖。
二、開機2s后自動關機的故障檢修
電磁爐開機2s后自動關機，說明電磁爐鍋自動保護動作，涉及這一故障的電路有鍋具溫度檢測電路、功率管溫度檢測電路和電壓檢測電路。要檢修此類故障，先應該檢測交流輸入電壓是否在~V之間。交流輸入電壓不正常會引起電磁爐電壓檢測電路動作，使CPU發出關機保護指令，導致電磁爐關機。另外，如果鍋具溫度檢測電路、功率管溫度檢測電路中有某個電路工作不正常，也會導致CPU發岀溫度保護關機命令，使電磁爐關機。
【第1步】檢查電網電壓

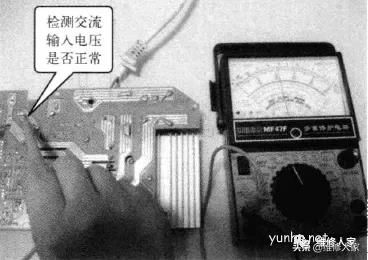

先檢測交流輸入電壓是否在?V之間。
如果交流輸入電壓過低或過高，說明電磁爐內部無故障，待電網電壓恢復后電磁爐能自動工作。
如果電網電壓在正常范圍內，則應重點檢查電壓檢測電路的所有元器件。
如果電壓檢測電路元器件不正常，則應更換故障元器件。如果各元器件均正常，則應更換 CPU。
【第2步】檢修鍋具溫度檢測電路

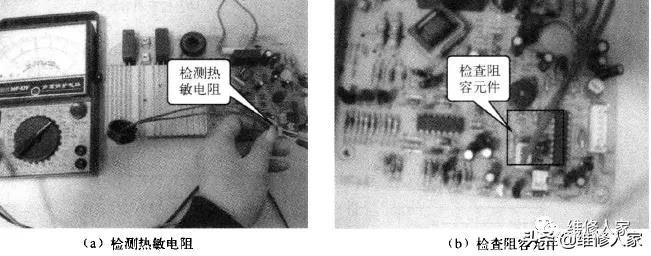

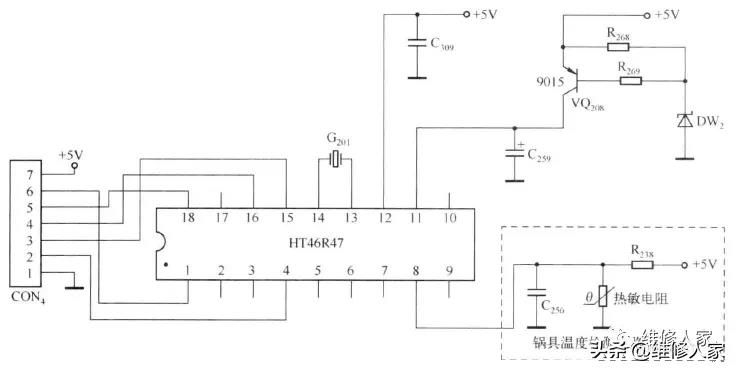

鍋具溫度保護電路主要由熱敏電阻和電阻、電容等元件構成。將熱敏電阻插頭拔下，測量其阻值是否約為80k,測量熱敏電阻和阻容元件如圖所示。
如果鍋具溫度檢測電路正常，接下來應車點檢查功率管溫度檢測電路。
【第3步】檢修功率管溫度檢測電路

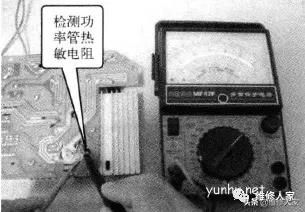

功率管溫度檢測電路主要由熱敏電阻和電阻、電容等元件構成。將熱敏電阻插頭拔下, 測量其阻值是否約為85k,若熱敏電阻的阻值正常，則應檢査電阻、電容等元件，如果溫度檢測電路都正常，這時需更換CPU。

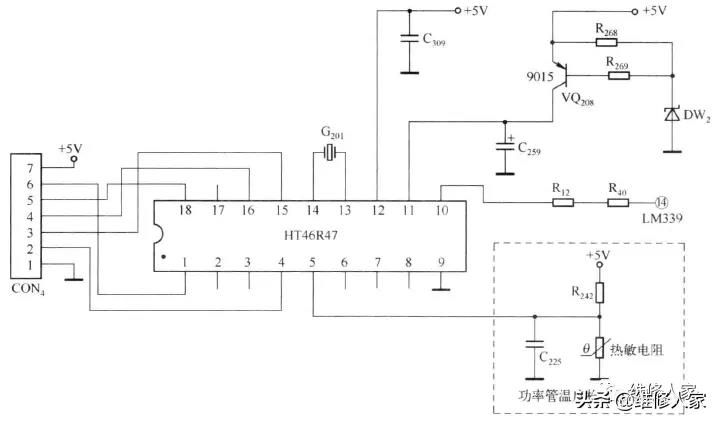

如下圖所示的是功率管溫度檢測電路原理圖。
